预绞式悬垂线夹

1.结构与原理

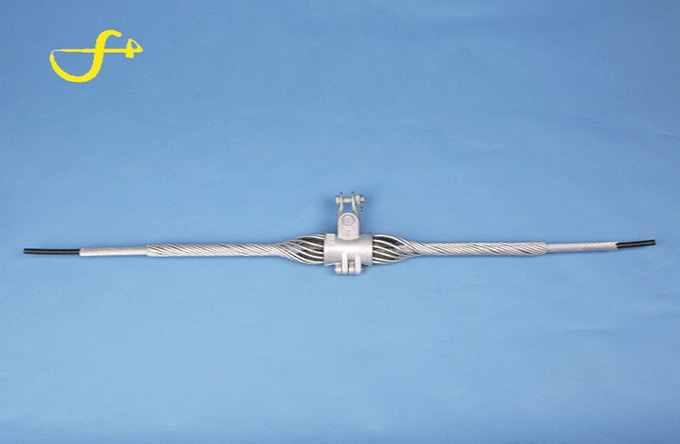

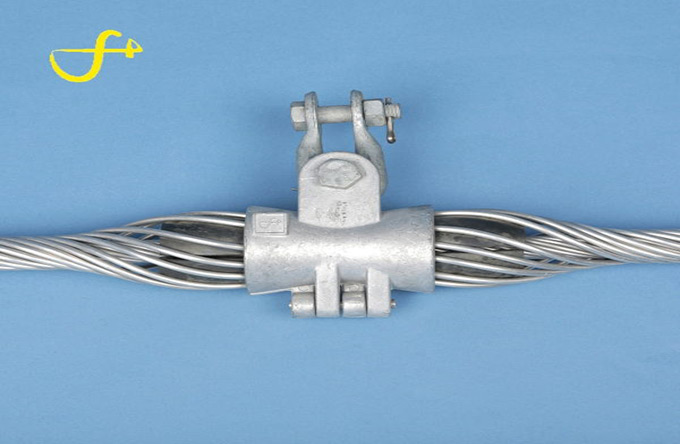

夹具主要由一组预绞丝护线条、夹片、卡箍、橡胶插件组成。其原理也是靠预绞丝绞合包裹导线后产生的握紧力将导线夹紧。
2.应用
预绞丝悬垂线夹主要用于架空线路上的输电导线、地线等，与普通悬垂线夹的作用相似，如果使用在超高压110KV以上线路及跨江、跨河和其他大跨距的线路上更显其优越性。线夹有单悬垂和双悬垂两种，当档距大于800米或转角在30~60度时可采用双悬垂线夹。

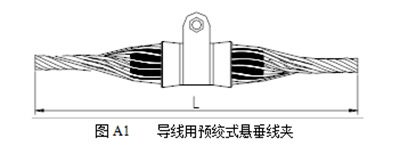

预绞式悬垂线夹型式见图A1～A2，产品参数见表A1～表A2
